Универсальные режущие плоттеры

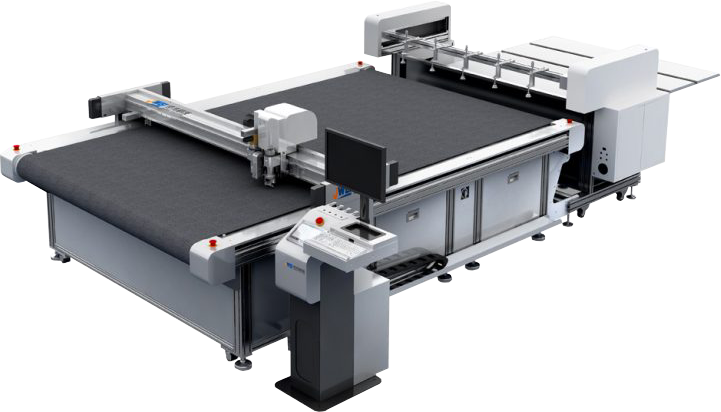

JWEI CB 08II
Режущие плоттеры для промышленного производства high-end уровня JWEI CB08II комплектуются разборными столами – простая установка в ограниченном пространстве
Промышленные плоттеры JWEI CB08II имеют усиленную систему перемещения рабочей головки с двойными сервоприводами, подходят для коротких тиражей, работы со сложными в резке материалами, штучных работ для рекламы и дизайна.
Предназначены для резки, перфорации, биговки и черчения. Позволяют работать с различными материалами толщиной до 50 мм: все виды гофрированной бумаги, макулатурного картона, сотового картона, КТ картона, ПВХ, полипропиленовых пленок, самоклеящиеся пленки, ткани для вымпелов и флажков, пенополиэтилен (EPE), акриловые материалы. Универсальный цифровой плоттер для резки гофрокартона подходит под различные задачи и типы материала, позволит вам не только выполнить ваши стандартные работы, но и значительно увеличить ассортимент выпускаемой продукции. Высокая надежность позволяет использовать цифровой режущий плоттер в формате 24/7.
Предназначены для резки, перфорации, биговки и черчения. Позволяют работать с различными материалами толщиной до 50 мм: все виды гофрированной бумаги, макулатурного картона, сотового картона, КТ картона, ПВХ, полипропиленовых пленок, самоклеящиеся пленки, ткани для вымпелов и флажков, пенополиэтилен (EPE), акриловые материалы. Универсальный цифровой плоттер для резки гофрокартона подходит под различные задачи и типы материала, позволит вам не только выполнить ваши стандартные работы, но и значительно увеличить ассортимент выпускаемой продукции. Высокая надежность позволяет использовать цифровой режущий плоттер в формате 24/7.
Описание инструментов
Данный тип ножа используется для резки тонких материалов (до 1,5 мм), таких, как: ПВХ пленки или магнитный винил, кожа и текстиль, картон, упаковочная бумага, макулатурный картон, офсетная бумага, самоклеящаяся бумага и пр. Данный нож не имеет отдельного привода и поворачивается в ту сторону, куда его направляет рабочая голова.
Осциллирующий нож используется для резки таких материалов, как гофрокартон, вспененный ПВХ, бумага, картон, композитные материалы, кожа, текстиль и т.д. Данный нож совершает возвратно-поступательные движения вверх-вниз, тем самым снижая и распределяя нагрузку на лезвие ножа. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью.
Плоттер оснащен сменными биговочными колесами для картона разного типа и толщины. Основная задача данного инструмента, осуществлять биговку. Используется при производстве упаковки из гофро- и прессованного картона. Данный инструмент, также, как и тангенциальный нож, осуществляет поворот за счет серводвигателя.
Данный тип резки используется для надсечки материала, то есть для несквозного реза и последующего сгиба изделия по линии надсечки. Задача такая же, как и у биговочных колес. Применяется при работе с более плотными материалами, такими как прессованный картон.
Данный инструмент предназначен для нанесения рисунка, разметки, либо изготовления чертежа, на различных материалах в соответствии с заданной программой.
Стержень вставляется на место ножа флюгерного типа. Он, также, как и нож, подпружинен, что предотвращает надрыв материала, при слишком сильном давлении на него. В качестве стержня используются стандартные сменные стержни для шариковых ручек.
Стержень вставляется на место ножа флюгерного типа. Он, также, как и нож, подпружинен, что предотвращает надрыв материала, при слишком сильном давлении на него. В качестве стержня используются стандартные сменные стержни для шариковых ручек.
На плоттере предусмотрены две лазерные указки (кресты) для более удобного и быстрого позиционирования материала. С помощью данных указок можно быстро выставить перпендикулярность листа, относительно осей плоттера. Одна указка находится на режущей голове, а вторая установлена левее, на специальной подвижной платформе. Движение платформы осуществляется по ширине станка (по оси X) и находится четко в одной плоскости, относительно указки, установленной на режущей голове. Основное предназначение данных указок - это упрощение позиционирования материала, в котором необходимо произвести резку по уже напечатанному изображению. Для этого при печати, по краям листа, делают специальные метки в виде крестов. По ним производится выставление материала на столе планшетного режущего плоттера.
Оснащение
- 1Стол конвейерного типа
- 2Вакуумная помпа
- 3Камера для точного позиционирования
- 4Датчик автоматической настройки глубины реза сокращает время настройки, повышает производительность и делает настройку более точной и простой
- 5Высокочувствительный ИК-сенсор для безопасной работы
- 6Осциллирующий (перфорирующий) нож
- 7Статичный нож
- 8Биговальный инструмент
- 9V-образный нож
- 10Нож для резки виниловой пленки
- 11Привод с реечно-зубчатой передачей обеспечивает долговечную эксплуатацию плоттера при экстремальной рабочей нагрузке
Материалы для обработки
все виды микрогофрокартона, макулатурного картона, сотового картона, переплетного картона, офсетную резину, гибкий фотополимер, самоклеящиеся материалы, ПВХ пластики, вспененные и акриловые материалы и т.п.
Режимы работы
перфорация / резка / биговка / черчение
Тип стола
Конвейерный, вакуумный
Толщина материала
до 50 (зависит от типа материала)
все виды микрогофрокартона, макулатурного картона, сотового картона, переплетного картона, офсетную резину, гибкий фотополимер, самоклеящиеся материалы, ПВХ пластики, вспененные и акриловые материалы и т.п.
Режимы работы
перфорация / резка / биговка / черчение
Тип стола
Конвейерный, вакуумный
Толщина материала
до 50 (зависит от типа материала)
Характеристики
