Универсальные режущие плоттеры

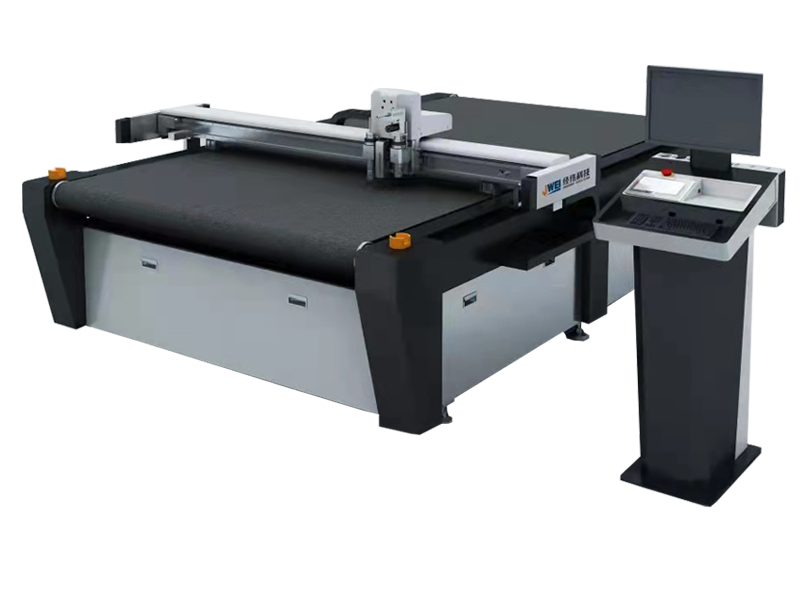

JWEI CB 03II

Данный тип ножа используется для резки тонких материалов (до 1,5 мм), таких, как: ПВХ пленки или магнитный винил, кожа и текстиль, картон, упаковочная бумага, макулатурный картон, офсетная бумага, самоклеящаяся бумага и пр. Данный нож не имеет отдельного привода и поворачивается в ту сторону, куда его направляет рабочая голова.

Осциллирующий нож используется для резки таких материалов, как гофрокартон, вспененный ПВХ, бумага, картон, композитные материалы, кожа, текстиль и т.д. Данный нож совершает возвратно-поступательные движения вверх-вниз, тем самым снижая и распределяя нагрузку на лезвие ножа. Поворот ножа осуществляется на строго заданный угол, с помощью серводвигателя с обратной связью.

Плоттер оснащен сменными биговочными колесами для картона разного типа и толщины. Основная задача данного инструмента, осуществлять биговку. Используется при производстве упаковки из гофро- и прессованного картона. Данный инструмент, также, как и тангенциальный нож, осуществляет поворот за счет серводвигателя.

Данный тип резки используется для надсечки материала, то есть для несквозного реза и последующего сгиба изделия по линии надсечки. Задача такая же, как и у биговочных колес. Применяется при работе с более плотными материалами, такими как прессованный картон.

Данный инструмент предназначен для нанесения рисунка, разметки, либо изготовления чертежа, на различных материалах в соответствии с заданной программой.

Стержень вставляется на место ножа флюгерного типа. Он, также, как и нож, подпружинен, что предотвращает надрыв материала, при слишком сильном давлении на него. В качестве стержня используются стандартные сменные стержни для шариковых ручек.

На плоттере предусмотрены две лазерные указки (кресты) для более удобного и быстрого позиционирования материала. С помощью данных указок можно быстро выставить перпендикулярность листа, относительно осей плоттера. Одна указка находится на режущей голове, а вторая установлена левее, на специальной подвижной платформе. Движение платформы осуществляется по ширине станка (по оси X) и находится четко в одной плоскости, относительно указки, установленной на режущей голове. Основное предназначение данных указок - это упрощение позиционирования материала, в котором необходимо произвести резку по уже напечатанному изображению. Для этого при печати, по краям листа, делают специальные метки в виде крестов. По ним производится выставление материала на столе планшетного режущего плоттера.
